產品介紹

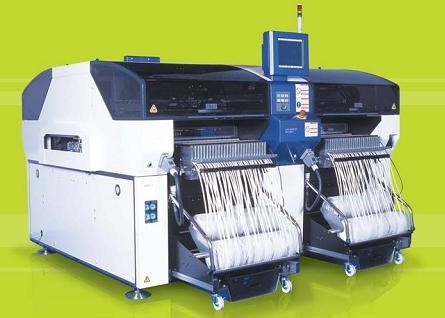

松下貼片機CM602超高速貼片機 貼片機之王

松下貼片機從微小芯片到異形元件貼裝,還有根據產品和生產量能夠選擇最佳模塊。
高速12支吸嘴擴大元件范圍
高速貼裝頭(12吸嘴),與以往相比,元件范圍擴大至2.4倍.實現了從微小元件至□12 mm元
件的高速貼裝。
通用8支吸嘴提高元件對應能力
通用貼裝頭(8吸嘴),作為新功能可以搭載三維傳感器和直接托盤供料器,提高了異形元件的對應能力。
通用貼裝頭(8吸嘴),將以往的元件范圍擴大至□32 mm.而且通過運轉中的吸嘴更換功能,實現了大型元件的高速貼裝。
臺車的小型化提高了單位面積生產率

新型最佳化提高實際生產率
實裝動作整體的最佳化處理，通過IPC9850設備，實際生產率與以往相比提高8％。
通過搭載3D傳感器高品質貼裝IC元件芯片
通過整體掃描能夠高速檢測。
元件厚度傳感器品質強化

POP,C4對應通用型轉印裝置
能把POP頂部套件以及C4實裝用焊錫,焊劑等高精度轉印到突起部,具有優越的通用性。
短時間機種切換

優質模塊互換性
由于是模塊設計思想，與以往機器CM402系列的互換性優良

基板尺寸 L50 × W50 ～ L510 × W460
高速貼裝頭 12支吸嘴
貼裝速度 0.036s/芯片 (A-2型)
貼裝精度 ±40 μm/芯片 (Cpk≥1)
元件尺寸 0402芯片 *1 ～ L12 × W12
通用貼裝頭 LS8支吸嘴
貼裝速度 0.048s/芯片 (A-0型)
貼裝精度 ±40 μm/芯片，±35 μm/QFP 24mm～32mm，±50μm/QFP<24 mm (Cpk≥1)
元件尺寸 0603芯片 *1 ～ L32 × W32
多功能貼裝頭 3支吸嘴
貼裝速度 0.18s/QFP (B-0型)
貼裝精度 ±35 μm/QFP (Cpk≥1)
元件尺寸 0603芯片 ～ L100 × W90
基板替換時間 約0.9s（基板長度240MM以下的最佳條件時）
電源 三相AC200V、4.0kVA
空壓源*2 0.49MPa、170L/min (A.N.R.)
設備尺寸*2（mm） W2350 × D2290 × H1430 *3
重量 *4 3400kg
