產品介紹

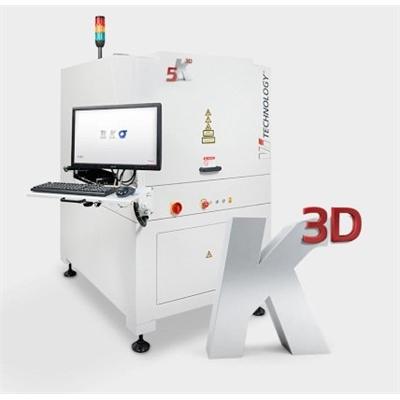

VI 5K 3D AOI 光學檢測機是一款采用最新3D光學成像技術的自動化光學檢測設備，專為現代電子制造行業設計。與傳統的2D AOI設備不同，VI 5K 3D AOI利用先進的三維成像技術，能夠在多維度上對PCB進行精準的缺陷檢測，極大地提升了焊接質量的檢測能力，尤其適用于高密度、多層次及復雜的電子產品。

這款設備主要應用于SMT生產線，具備高速、高精度、自動化和智能化的特點，能夠有效減少人為失誤，提高生產效率和產品質量，滿足現代電子制造對高品質和高產量的雙重需求。

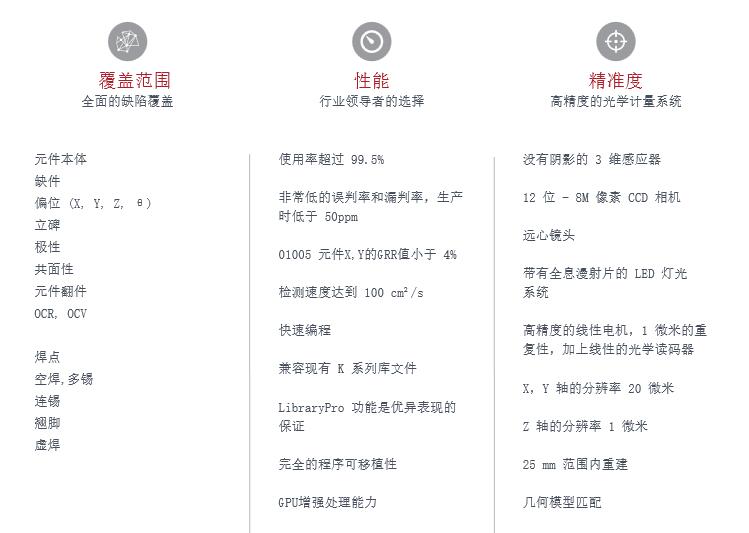

主要特點

1. 5K高清分辨率
   VI 5K AOI搭載了高分辨率的5K相機系統，提供更為精細的圖像處理能力。通過5K高清成像技術，設備能夠對每個焊點和元器件的細節進行精準捕捉和分析，極大提高了缺陷檢測的準確性，尤其在高密度、高精度的PCB上表現尤為出色。

2. 3D立體成像技術
   相較于傳統的2D光學檢測，VI 5K AOI采用了先進的3D立體成像技術，通過掃描PCB的三維表面，能夠檢測到PCB焊點的高度、傾斜角度和其他細微的缺陷。3D技術的加入使得設備能夠識別更多復雜的缺陷，如虛焊、橋接、焊球、組件傾斜等，確保焊接質量的全面控制。

3. 超高精度檢測
   VI 5K AOI的檢測精度可達到±10μm，能夠對極小的缺陷進行精準判斷。無論是超細引腳元件的焊接，還是高密度元器件的定位，VI 5K AOI都能夠做到毫厘不差。

4. 高速檢測性能
   采用高效的圖像處理引擎和算法，VI 5K AOI在保證高分辨率的同時，還能夠實現高速的檢測。其檢測速度可達到30,000 CPH（每小時檢查30,000個組件），即使在高速生產線上，也能確保檢測效率和質量。

5. 智能化缺陷分析與報告生成
   VI 5K AOI不僅能夠快速識別缺陷，還能夠通過內置的智能分析算法對缺陷進行分類和診斷，并自動生成詳細的缺陷報告。這些報告為生產管理人員提供了重要的質量數據支持，幫助快速定位問題并優化生產工藝。

6. 自動化與生產線集成
   VI 5K AOI支持與SMT生產線的自動化設備進行集成，支持SMEMA、MES、EIP等系統的接口連接，能夠實現設備間的數據交換和實時監控。通過與其他設備的自動聯動，確保生產線的順暢運行，并提高整體生產效率。

7. 多功能檢測
   VI 5K AOI不僅適用于常規的SMT焊接缺陷檢測，還支持高難度的微型元器件檢測、LED顯示屏焊點檢測等特殊需求。無論是多層PCB還是復雜的組件布局，VI 5K AOI都能夠提供精準的檢測支持。

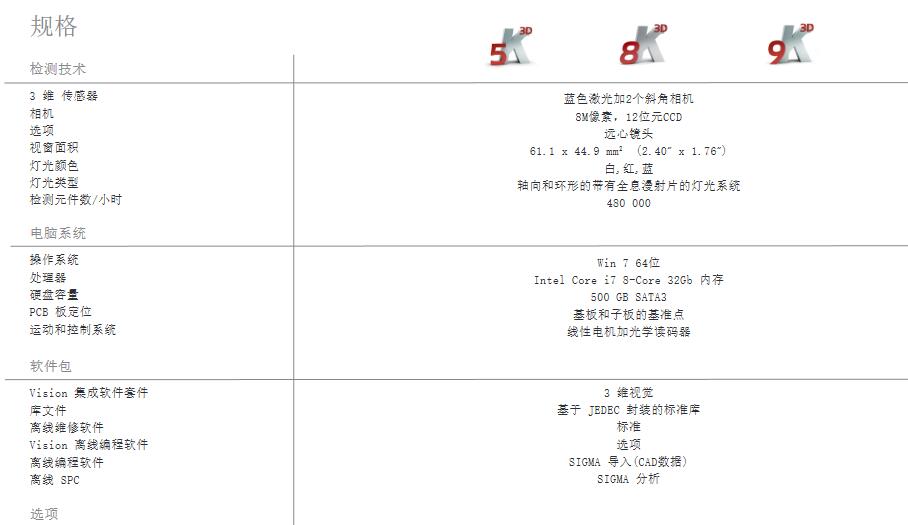

技術規格

• 相機分辨率：5K高清分辨率，提供細致的圖像分析
• 檢測精度：±10μm，極高的精準度，適用于微型元器件的檢測
• 檢測速度：30,000 CPH，滿足高速生產線的需求
• 適用PCB尺寸：最大支持750mm x 500mm的PCB板檢測
• 焊點類型：支持SMT焊接點、BGA、CSP、QFN等各類焊接缺陷檢測
• 三維掃描技術：3D成像技術，檢測焊點高度、傾斜度及焊接質量
• 接口：支持SMEMA、MES、EIP等系統集成，便于與現有生產線對接

適用領域

VI 5K 3D AOI光學檢測機廣泛應用于：

• 電子制造業：適用于手機、電腦、家電、汽車電子等行業的SMT生產線質量控制。
• PCB生產：用于多層次、高密度PCB的質量檢測，確保每一個焊接點都符合標準。
• LED顯示屏：尤其適用于高密度RGB、Mini/Micro LED顯示屏的精密焊接檢測。
• 精密電子元器件：適用于檢測超小尺寸、精密結構的元器件，如BGA、CSP、QFN等。
